Газовая Горелка К-2000
руководство по эксплуатации

Телефон 8-495-4856463

Компания ООО «ФИРМА БСТ-3М» продает мини газовую портативную горелку с пьезоподжигом (производство Япония) К-2000.

Ниже приведена инструкция по эксплуатации этой горелки,

Устройство газовой горелки K-2000

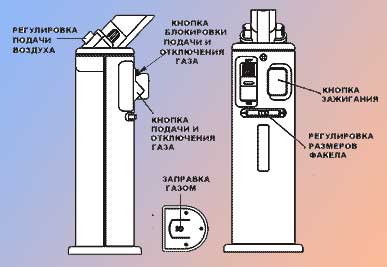

На рис.1 изображена горелка K-2000. Горелка является ручным портативным автономным устройством с высокотемпературным пламенем.

Рис.1 Устройство горелки К-2000

В верхней части горелки имеется кожух для пламени, движок управления подачей воздуха в горелку и кнопка подачи и отключения газа "ПУСК(ON)" и "СТОП (OFF)", над которой расположен выключатель блокировки положения этой кнопки, как в положении "Пуск" так и в положении "Стоп".

Имеется кнопка зажигания пламени горелки, которая расположена рядом с кнопкой подачи и отключения газа Регулировка размеров факела обеспечивается движком, расположенным ниже упомянутых кнопок при передвижении которого вправо или влево изменятся количество воздуха поступающего в горелку.

Заправка горелки осуществляется через клапан, отверстие которого расположено в основании горелки.

Максимально удобна для работ на предприятиях малого бизнеса, в гаражах и в домашних условиях. Рекомендуется автолюбителям.

Область применения

Ниже указаны конкретные работы, для выполнения которых используется горелка К-2000.

• пайка металлов;
• нагрев материалов и деталей;
• огранка камней при ювелирных работах;
• плавка цветных металлов;
• изготовление зубных протезов
• размораживание труб, замков и других изделий;
• разблокировка заржавевших винтовых соединений в автосервисе и сантехнике (гайки, муфты);
• обжиг свечей автомобилей;
• разогрев маслосистем автомобилей;
• удаление старых лакокрасочных покрытий;
• монтаж сантехнического оборудования;
• изгибание пластика и пластмассовых труб;
• сварка пластмассовых деталей при повреждении последних (излом, трещины и т.п.)
• работа со стеклом;
• обжиг древесины для удаления плесени;
• декоративное выжигание по дереву;
• опаливание битой птицы;
• другие работы, связанные с применением высокотемпературного пламени небольшой тепловой мощности.

Зажигание и тушение пламени

1. Переместите кнопку блокировки в положение "OFF" (поз.1 рис.2), чтобы снять блокировку подачи газа в сопло горелки.

Рис.2 Зажигание горелки К-2000

2. Нажмите кнопку подачи газа в положение "ON" (поз.2 рис.2) и газ начнет поступать в сопло горелки

3. Нажмите кнопку зажигания пламени горелки (поз.3 рис.2) и газ воспламенится.

4. Отрегулируйте требуемой уровень мощности пламени горелки путем перемещения регулятора подачи воздуха вправо или влево, как показано стрелками на рис.3.

Рис.3 Регулировка мощности горелки К-2000

5. Во время горения горелки можно изменить размеры факела. Для этого переместите движок регулировки длины факела горелки вправо или влево в зависимости от требуемой величины факела.

6. Для того, чтобы погасить горелку переведите кнопку "ПУСК"-"СТОП" в положение "OFF" как показано на рис.4 (поз.4).

Рис.4 Выключение горелки К-2000

7. Переместите движок блокировки кнопки "ПУСК"-"СТОП" в положение "LOCK" (поз.5 рис.4)

Как заправить горелку газом

1. Убедитесь, что кнопка "ПУСК"-"СТОП" находится в положение "OFF" а движок блокировки этой кнопки в положение "LOCK".

2. Встряхните газовый баллончик несколько раз, поверните его наконечником вниз и вставьте наконечник в отверстие газового клапана, расположенного в донной части горелки.

Рис.5 Заправка горелки К-2000

3. Заправку производите в течение 5-10 сек.

4. Не нажимайте на кнопку "ПУСК" пока идет заправка

5. Закончите заправку. Проветрите помещение, если имеется запах газа. При этом имейте в виду, что газ бутан тяжелее воздуха и накапливается снизу от пола. Выждите 10 мин после чего можете пользоваться горелкой.

На видеофильме показан приведенный выше порядок работы с горелкой К-2000

Техника безопасности

• При хранении беречь от огня.
• Всегда помнить, что горелка содержится под давлением газа.
• Использовать газ Бутан для заправки.
• Беречь от детей.
• Обязательно ознакомиться с инструкцией по эксплуатации перед первым запуском горелки.
• Не эксплуатировать горелку при окружающей температуре свыше 50 град. Цельсия.
• Не хранить с возможностью попадания на горелку прямых солнечных лучей.
• Не использовать горелку вблизи легко воспламеняющихся жидкостей и материалов.
• Не использовать горелку, имеющую внешние повреждения или частично не работающие рукоятки управления.
• Категорически запрещается вносить в горелку какие-либо технические изменения.
