Назначение и область применения

Горелка газовоздушная СТ-33 для любых видов газа с принудительной подачей воздуха настольная с регулировкой наклона и угла поворота головки предназначена для нагрева материалов открытым пламенем с шириной факела до 20 мм и максимальной температурой 1700ºC при тепловой мощности до 4 кВт.

Применяется в промышленности, на предприятиях малого бизнеса, ремонтных мастерских а также везде, где требуется иметь настольную горелку с открытым высокотемпературным пламенем

Используется для всех видов работ, связанных с обработкой стекла, особенно мягкого натрий-кальций-силикатного стекла а также свинцового стекла.

Достоинства и преимущества горелки СТ-33

• Конструкция горелки позволят работать при низком давлении природного газа, что позволяет подключать горелку к городской бытовой газовой сети.
• Применение в горелке игольчатых вентилей с плавной регулировкой подачи газа и воздуха позволяет плавно менять соотношение газ-воздух и следовательно регулировать в широких пределах тепловую мощность и температуру пламени в горелке.
• Образование рабочего пламени за счет смешивания газа с воздухом за выходными отверстиями сопла позволяет уменьшить шум при работе горелки и исключает проскок пламени во внутрь горелки.

Условия эксплуатации

Горелка газовоздушная СТ-33 предназначена для эксплуатации в помещении при температуре от +10 до +35ºC и относительной влажности до 80% при температуре +25ºC.

Необходимые параметры по давлению газов, а также другие характеристики горелки СТ-33 в зависимости от вида горючего газа приведены в нижеследующей таблице.

При прочих равных условиях применение сжиженного газа (пропан,бутан) является предпочтительным.

При прочих равных условиях применение сжиженного газа (пропан,бутан) является предпочтительным.

Конструктивные особенности

Основание горелки- металлическая отливка с лакокрасочным покрытием. Основание может быть закреплено на столе при помощи болтов. Для этого в основании выполнены два отверстия.

увеличить

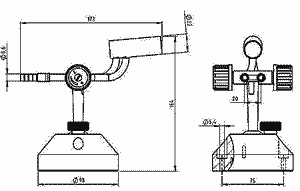

Рис.2 Чертеж горелки СТ-32

Через шарнир основание соединено с корпусом горелки, который изготовлен из медных сплавов с гальваническим никелевым покрытием. Шарнирное соединение позволяет менять положение горелки относительно стола. Угол поворота регулируется вращением рукоятки, установленной на основании.

Имеет два штуцера для присоединения к сетям газа и сжатого воздуха. Габаритные размеры горелки и диаметры входных штуцеров для газа приведены на рис.2. Для подачи газа и воздуха имеет регулировочные вентили, смонтированными на корпусе горелки. Изменением подачи натурального газа можно регулировать мощность горелки в пределах 500...3200 Вт, а для сжиженного газа - 350...4000 Вт.

увеличить

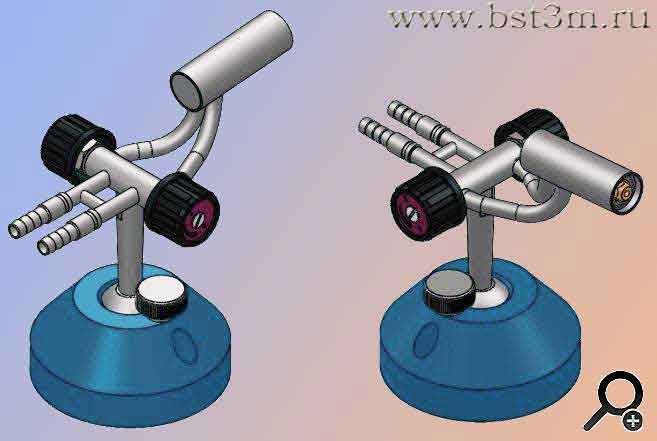

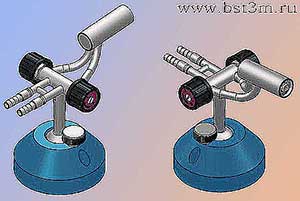

Рис.3 Горелка СТ-33 с разных ракурсов

Конструкция головки обеспечивает полную безопасность при ее использовании.

Сопло горелки имеет сменную насадку для газа

Вид горелки с разных ракурсов показан на рис.3.

Как один из вариантов возможна поставка горелки с головкой, расположенной по центру относительно основания, как показано на этом же рисунке.

Рис.4 Сопло горелки СТ-33

На рис.4 изображено сопло горелки СТ-33. В центре сопла расположена насадка для горючего газа. Вокруг по периферии в два ряда расположены 41 отверстие для воздуха. Смешивание газа с воздухом происходит вне горелки, что исключает проскок пламени в горелку.

Подробно о преимуществах горелок наружного смешивания указано в обзоре «Горелки для стекла»....

В комплект поставки входят горелка газовая, паспорт, инструкция по эксплуатации, сменные насадки для газа Ø4,7 мм и Ø6мм всего 2 шт., ключ для установки насадки 1 шт. и упаковочная тара.

Инструкция по эксплуатации

Руководство пользователя представлено на странице «Горелка стеклодувная СТ-33 инструкция по эксплуатации» .

Сервис

Имеется сервисный центр по гарантийному и послегарантийному ремонту.

Порядок приобретения горелки

Порядок приобретения горелки СТ-33 приведен на странице «Как купить».

Горелка СТ-33 отгружается со склада в Москве во все регионы РФ.
