Назначение и область применения

Настольная газовая горелка СТ-03 с двойным открытом пламенем в одном факеле пятипроводная с регулировкой наклона и угла поворота головки предназначена для нагрева (при сжигании природного газа или пропан-бутана с воздухом и кислородом) изделий из различных материалов в пределах температур 1500...2600°С с тепловой мощностью до 10 кВт.

Применяется на предприятиях и ремонтных мастерских, где требуется настольная горелка с высокотемпературным открытым пламенем и тепловой мощностью до 10 кВт.

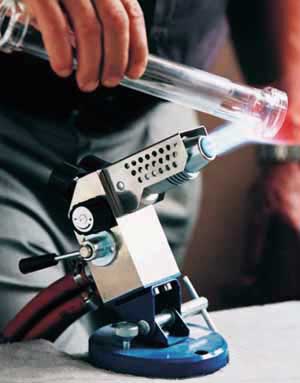

Горелка СТ-03 используется при ручной обработке стекла в стеклодувных мастерских и лабораториях.

Позволяет работать с заготовками из термостойкого стекла (трубками) толщиной до 2,5 мм и диаметром до 60 мм.

Достоинства и преимущества горелки СТ-03

• Имеет двойное пламя в одном факеле. Центральное высокотемпературное пламя газ+ кислород внутреннего смешивания. Наружное низкотемпературное пламя газ+кислород+воздух наружного смешивания.
• Используется при работе как с твердыми боросиликатными стеклами, так и с мягкими натрий-кальциевыми силикатными и свинцовыми стеклами.
• Имеет пять рукояток управления подачи газовых сред, что позволяет проводить широкую регулировку факела горелки, как по размерам, так и по температуре.
• Наличие 36 портов для кислорода по всей поверхности сопла обеспечивают полное сгорание газа, устойчивое пламя и снижают шум при горении.
• Применение защитного кожуха у головки горелки, обеспечивает полную термическую безопасность при работе.
• Снабжена игольчатыми латунными вентилями со шпинделями из нержавеющей стали, что обеспечивает плавную и точную регулировку подачи газовых сред.
• Предусмотрена регулировка угла поворота горелки, а также изменение ее наклона относительно рабочего стола.
• Наличие пяти входных штуцеров для газовых сред позволяет три из них подключить к экономайзеру, что дает экономию газовых сред и позволяет использовать центральное пламя как поджигающее, что повышает производительность труда.
• Имеет три режима работы: только с центральным пламенем, только с наружным пламенем, одновременная работа с внутренним и наружным пламенем.
• Отечественных аналогов стеклодувная горелка СТ-03 не имеет.

Условия эксплуатации

Горелка СТ-03 предназначена для эксплуатации в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.

Необходимые параметры по давлению газов, а также другие характеристики горелки в зависимости от вида горючего газа приведены в нижеследующей таблице.

При прочих равных условиях применение сжиженного газа (пропан,бутан) является предпочтительным.

Конструктивные особенности

В корпусе горелки размещены регулировочные вентили и штуцеры подвода газов.

В горелке СТ-03 используются два вида пламени. В центре сопла горелки горит центральное пламя внутреннего смешивания. Для этого пламени используется горючий газ и кислород. Вокруг центрального пламени по окружности расположены отверстия для горения периферийного пламени наружного смешивания, для которого используется горючий газ и кислород обедненный сжатым воздухом.

Подробно о различии технологии работы с горелками (пламенем) внутреннего и наружного смешивания изложено на странице «О горелках (обзор)».

В горелке СТ-03 используются два вида пламени. В центре сопла горелки горит центральное пламя. Для этого пламени используется горючий газ и кислород. Вокруг центрального пламени по окружности расположены отверстия для горения периферийного пламени, для которого используется горючий газ и кислород обедненный сжатым воздухом.

увеличить

Рис.2 Сопло горелки СТ-03

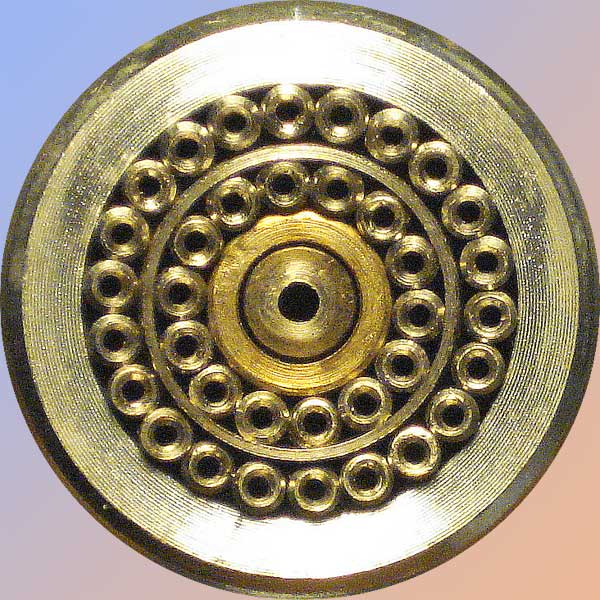

На рис.2 изображено сопло горелки СТ-03. В средней части сопла расположено выходное отверстие для центрального пламени. Вокруг этого отверстия имеются выходы (порты) 36 капилляров для кислорода. Между капиллярами имеются зазоры для подачи на выход горелки горючего газа и воздуха.

Центральное пламя это пламя предварительного смешивания. Периферийное пламя это пламя наружного смешивания.

В верхней части корпуса находятся рукоятки для регулировки центрального пламени. На правой стороне находится газовый кран и рукоятка регулировки подачи воздуха для периферийного пламени. На левой стороне находится рукоятка для регулировки подачи кислорода в капиллярные трубки, которые предназначены для обеспечения горения периферийного пламени. Головка горелки оснащена кожухом предназначенным для защиты от ожогов.

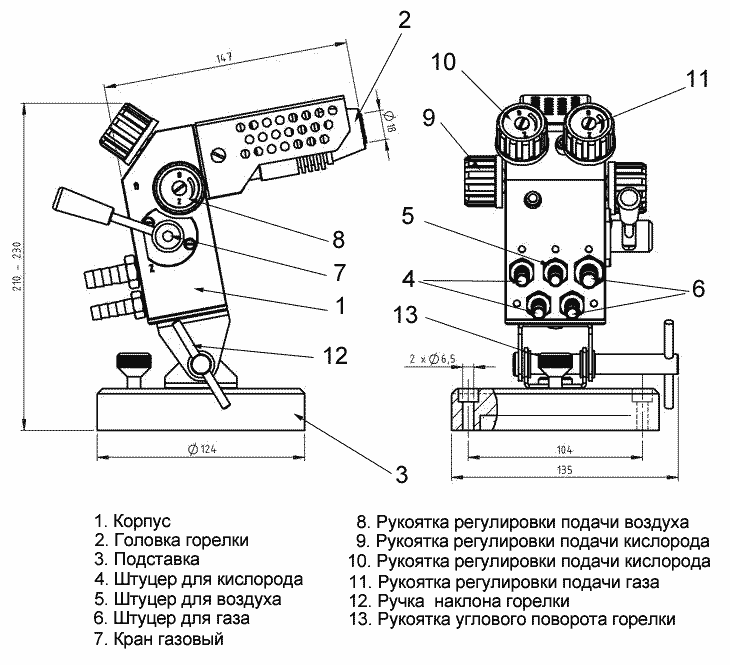

На рис.3 показан чертеж горелки с указанием всех ее основных частей.

увеличить

Рис.3 Устройство горелки СТ-03

При помощи рукояток регулировочных вентилей, установленных в верхней части горелки формируется центральное пламя. Для формирования периферийного пламени при помощи газового крана и рукоятки для регулировки подачи воздуха устанавливается количество и требуемый состав горючей смеси, подводимой в отверстия в головке горелки и в пространство между капиллярными трубками. Через капиллярные трубки проходит кислород регулируемый рукояткой расположенной на левой боковой поверхности корпуса горелки.

Основание горелки- металлическая отливка с лакокрасочным покрытием. Основание может быть закреплено на столе при помощи болтов. Для этого в основании выполнены два отверстия.

увеличить

Рис.4 Вид горелки СТ-03 с разных ракурсов

Корпус горелки изготовлен из медных сплавов с гальваническим никелевым покрытием. Корпус вентилей изготовлен из латуни, а шпиндель из нержавеющей стали.

Угол поворота горелки можно менять с помощью рукоятки, установленного на подставке (основании) горелки , а угол наклона относительно поверхности рабочего стола можно менять с помощью имеющейся ручки.

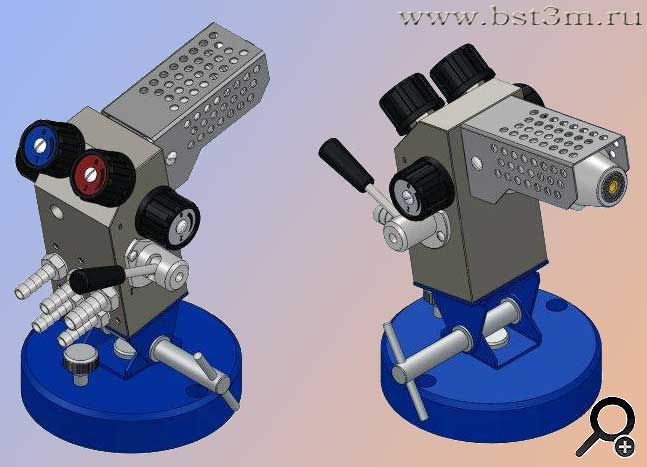

На рис.4 показан внешний вид горелки СТ-03 с разных ракурсов.

По отдельному заказу комплектуется устройством для экономии газа «модели С-1».. При использовании этого устройства воспламенение периферийного пламени производится автоматически после нажатия ножной педали устройства. При отпускании педали периферийное пламя гаснет ввиду прекращения подачи газовых сред в горелку. При этом центральное пламя горит постоянно вне зависимости от положения педали.

Применение устройства для экономии газа С-1 совместно со стеклодувной горелкой СТ-03 позволяет уменьшить расход газовых сред не менее чем на 30% и повышает производительность труда не менее чем на 20%. Данные получены при непрерывном использовании горелки в течение 8-ми часовой рабочей смены.

В комплект поставки входят горелка газовая , паспорт, инструкция по эксплуатации и и упаковочная тара.

Инструкция по эксплуатации

Руководство пользователя представлено на странице «Горелка стеклодувная СТ-03 инструкция по эксплуатации» .

Сервис

Имеется сервисный центр по гарантийному и послегарантийному ремонту.

Порядок приобретения горелки

Порядок приобретения горелки СТ-03 приведен на странице «Как купить».

Горелка СТ-03 отгружается со склада в Москве во все регионы РФ.
