Горелка стеклодувная ручная трехпроводная газ+воздух+кислород со стабилизацией отклонения факела СТ-21Р предназначена для нагрева материалов и изделий открытым пламенем с максимальной температурой 2800°С и тепловой мощностью до 4 кВт.
Применяться в промышленности, предприятиях малого бизнеса, ремонтных мастерских а также везде, где требуется иметь легкую ручную горелку с открытом высокотемпературным пламенем.
Используется для обработки твердого боросиликатного стекла
Горелка предназначена для работы с природным газом или пропан-бутаном с кислородом и воздухом.
Горелка СТ-21Р ручная предназначена для эксплуатации в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.
Необходимые параметры по давлению газов, а также другие характеристики горелки СТ-21Р в зависимости от вида горючего газа приведены в нижеследующей таблице.
Вид газа | Давление газа, кПа |
Объемный расход м³/час |
Мощность, Вт |
---|---|---|---|
Пропан-бутан | 2.94 | 0.135 | 0,35...4,0 |
Кислород | не менее 20 | 2 | |
Воздух | не менее 10 | 3,25 | |
Натуральный газ | 1.71 | 0.320 | 0,5...3,2 |
Кислород | не менее 20 | 10,42 | |
Воздух | не менее 10 | 0,9 | |
1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба |
При прочих равных условиях применение сжиженного газа (пропан,бутан) является предпочтительным.
Имеется возможность повысить мощность горелки CТ-21Р до 19,1 кВт.
Для этого надо установить параметры для натурального газа, кислорода и воздуха, приведенные в табл.2.
Вид газа | Давление газа, кПа |
Объемный расход | Мощность, кВт |
---|---|---|---|
Натуральный газ | 2-40 | 0,3-0,9 м³/час | 19,1 |
Кислород | не менее 100 | 0,2-1,5 м³/час | |
Воздух | не менее 50 | - | |
1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба |
По предложенной классификации «Горелки для стекла...» относится к горелкам неполного внутреннего смешивания.
Имеет три штуцера для присоединения к сетям газа, кислорода и сжатого воздуха. Подача газа, кислорода и воздуха регулируется запорными вентилями тонкой регулировки, смонтированными на корпусе горелки. Корпус вентилей изготовлен из латуни, а шпиндель из нержавеющей стали. Изменением подачи натурального газа можно регулировать мощность горелки в пределах 500...3200 Вт, а для пропан-бутана - 350...4000 Вт.
Применяется с рукавом 10 мм (внутренний диаметр) для газа и воздуха и 8 мм для кислорода.

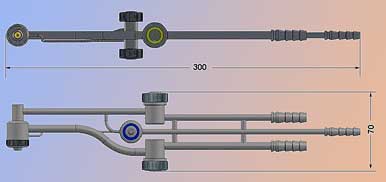

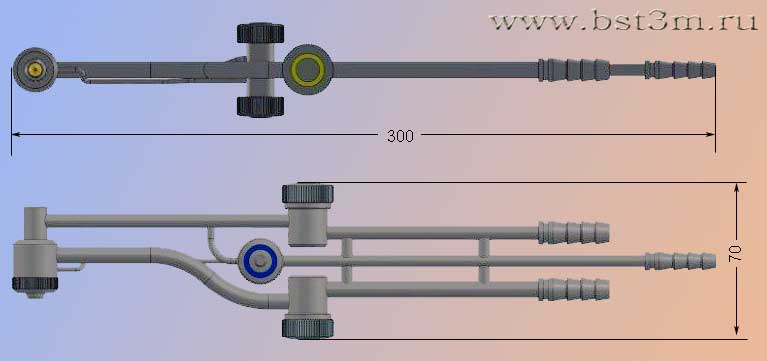

Полностью отвечает требованиям предъявляемым к ручным горелкам - малый вес (350 г.) и небольшие габариты (максимальный размер 30 см).
Применение воздуха совместно с кислородом позволяет получить на горелке как «мягкое» пламя, так и «жесткое». Мягкое пламя имеет высокую температуру и для его получения в горючий газ подают больше кислорода.
Воздух подают в пламя при небольшом давлении в основном лишь для того, чтобы придать пламени устойчивую направленность.
При увеличении давления подаваемого воздуха пламя горелки от мягкого плавно переходит к жесткому. При этом пламя становиться по форме более тонким и резким. Одновременно с увеличением подачи воздуха температура пламени снижается.
Имеет два кислородных вентиля основной и вспомогательный. Вспомогательный кислородный вентиль предназначен для образования защитной среды вокруг отверстия сопла, которая предотвращает „отклонение“ пламени (при использовании пропан-бутана это необходимо).
Защитная среда создается за счет поступления кислорода из 16 отверстий (портов), расположенных вокруг отверстия сопла. Этот кислород смешивается с горючим газом за выходными отверстиями сопла горелки.

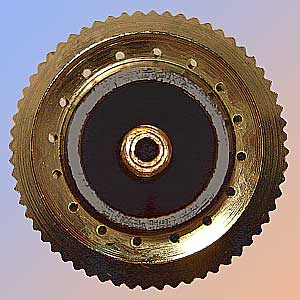

На рис.3 показана головка горелки с соплом в центре.
Сопла горелки фиксируются накидной гайкой.
В комплект поставки входят:
Руководство пользователя представлено на странице «Горелка стеклодувная СТ-21P инструкция по эксплуатации» .
Имеется сервисный центр по гарантийному и послегарантийному ремонту.
Порядок приобретения горелки СТ-21Р приведен на странице
«Как купить».
Горелка СТ-21Р отгружается со склада в Москве во все регионы РФ.
