Назначение и область применения экономайзера С1

Устройство для экономии газовых сред С-1 (экономайзер) предназначено для снижения расхода газов с использованием горелок «СТ-02» и «СТ-03» , а также может использоваться с любым видом горелок, имеющим дежурное (поджигающее) пламя или сопло двойного пламени.

Достоинства и преимущества

• Экономайзер при кратковременных перерывах в работе, когда гасить горелку нецелесообразно, уменьшает расход газа на 80% переключением горелки в дежурный режим.
• Экономайзер С1 позволяет экономить до 30% горючего газа и кислорода при работе с газовыми горелками.
• Отечественных аналогов не имеет.

Условия эксплуатации

Устройство для экономии газовых сред С-1 предназначена для эксплуатации в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.

На вход экономайзера подавать газовые среды с давлением, не превышающим значений указанных в таблице.

Обязательна установка (наличие) латунных газовых кранов на подводящих магистралях газа, кислорода и воздуха, которые необходимо использовать для пуска или прекращения подачи газовых сред в устройство С-1.

Конструктивные особенности

Экономайзер C1 имеет основание (рис.2 поз.1), на котором установлена ножная педаль(поз. 2) и блок распределения газообразной среды (поз.3) с поршнями (поз. 4-6).

Блок распределения имеет восемь штуцеров три входных (поз. 7-9) для подачи газовых сред в блок, два выходных (поз.10,11) для подачи газа и кислорода минуя блок непосредственно в горелку (для центрального пламени сопла) и три выходных (поз.12-14).

увеличить

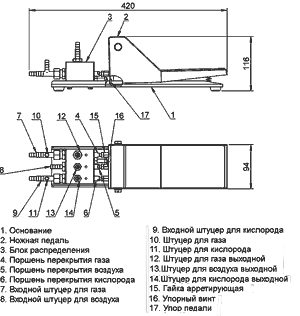

Рис.2 Чертеж экономайзера C1

Пока педаль не нажата газообразные среды, поступающие в блок, перекрываются поршнями и на выходные штуцера не поступают.

При нажатии педали поршни откроют подачу газа от входных к выходным штуцерам и от них газовые среды поступят непосредственно на входные штуцера горелки и пламя горелки полностью воспламениться.

Переход из экономичного режима в рабочий режим горелки и обратно осуществляется плавно без срывов пламени.

Возможна регулировка хода педали в пределах от 9 до 22 градусов с пружинным возвратом в первоначальное положение.

Надежно удерживается на полу шероховатыми поверхностями четырех резиновых амортизаторов.

В комплект поставки входят экономайзер С1, паспорт, инструкция по эксплуатации и упаковочная тара.

Сервис

Имеется сервисный центр по гарантийному и послегарантийному ремонту.

Порядок приобретения экономайзера С-1

С порядком приобретения экономайзера сред С-1 можно ознакомиться на странице «Как купить».

Экономайзер поставляется со склада в Москве в любой регион РФ.
